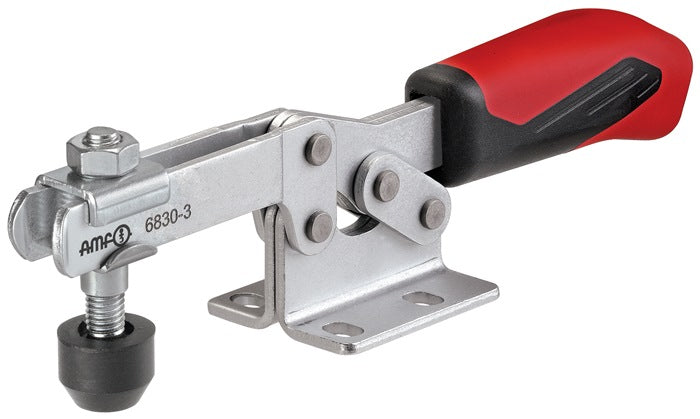

Morsetto orizzontale AMF n. 6830 misura 3 ( 4000833509 )

Volume di consegna:
- Morsetto orizzontale n. 6830 misura 3

Descrizione del prodotto:
con base orizzontale

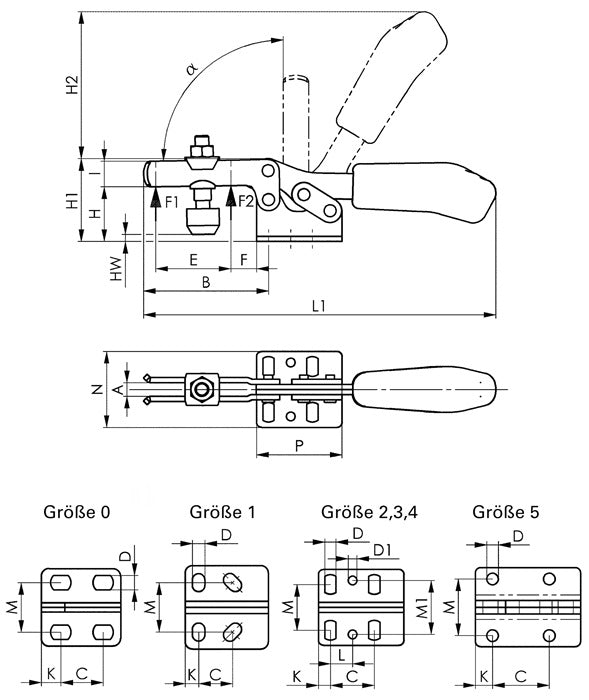

Dati tecnici:
- C: 25,7 mm
- D: 6,5 mm
- Vite di pressione: M8 x 45
- HW min.: -2mm
- L1: 206 mm
- F1: 1,8kN
- Altezza totale: 48 mm
- L: 13 mm
- a*: 90°
- Design: base orizzontale
- F: 14 mm
- P: 50 mm
- K: 7 mm
- A: 8 mm
- HW max: 9 mm
- H1: 48,5 mm
- H2: 86 mm
- M1: 31,6 mm
- I: 15 mm
- F2: 2,5kN
- B: 73 mm
- E: 38 mm
- M: 22-31,8 mm
- H: 32 mm
- N: 45,5 mm
- Lunghezza totale: 206 mm
- D1: 5,1 mm

In caso di uso commerciale, si prega di osservare le norme edilizie!
