Morsetto orizzontale AMF n. 6830 misura 4 ( 4000833510 )

Volume di consegna:
- Morsetto orizzontale n. 6830 misura 4

Descrizione del prodotto:
con base orizzontale

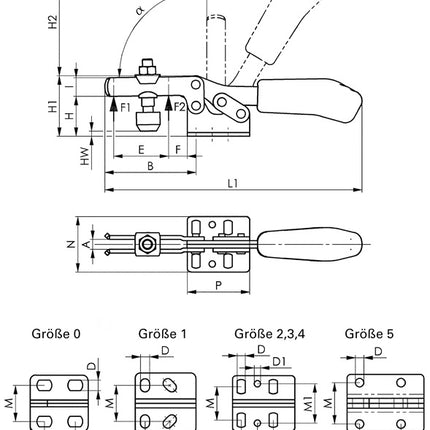

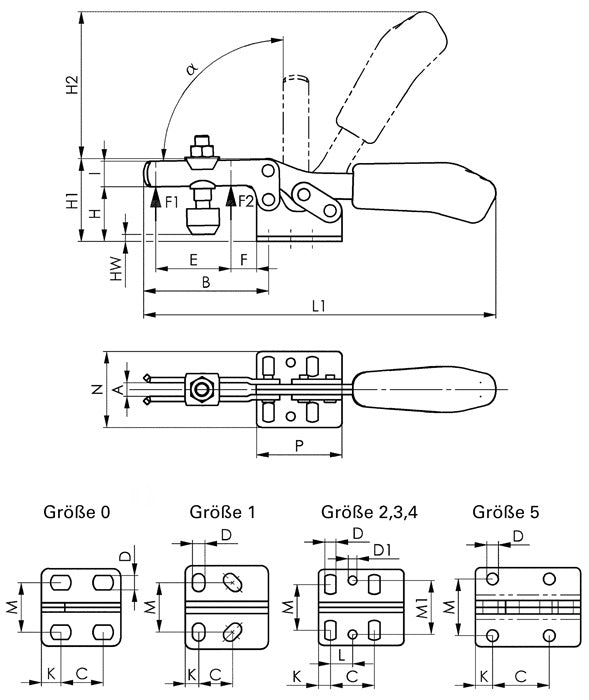

Dati tecnici:
- C: 41 mm
- D: 8,5 mm
- Vite di pressione: M8 x 65
- HW min.: -4mm
- L1: 287 mm
- F1: 2kN
- Altezza totale: 74 mm
- L: 20,5 mm
- a*: 90°
- Tipo: base orizzontale
- F: 27 mm
- P: 57 mm
- K: 8 mm
- A: 10 mm
- HW max.: 24 mm
- H1: 75 mm
- H2: 126 mm
- M1: 43 mm
- I: 20 mm
- F2: 3kN
- B: 113 mm
- E: 63 mm
- M: 29-43 mm
- H: 45 mm
- N: 58 mm
- Lunghezza totale: 281 mm
- D1: 8,5 mm

In caso di uso commerciale, si prega di osservare le norme edilizie!
